설치 및 네트워크 연결
시스템 구성 및 연결
BATCAM FX2는 네트워크 기반 장비로, 서버 또는 사용자 PC와 이더넷 케이블로 연결하여 구성합니다. 본체에는 2개의 유선 기가비트 이더넷 포트가 있어, 관리망과 데이터망을 분리하거나 이중화 구성을 적용할 수 있습니다.
- CAT5e 이상의 UTP 케이블 사용 (최대 80 m 이내로 설치 권장)
- 디바이스 매니저 접속 및 영상 전송 시 기가비트 이더넷 연결
- 80 m 이상 장거리 설치가 필요한 경우 광케이블 사용을 권장합니다.
전원 공급 방식
1) PoE+ 사용
BATCAM FX2는 PoE+(IEEE 802.3at)를 지원하므로, PoE+ 등급의 스위치 또는 인젝터를 사용하면 네트워크 케이블 하나로 데이터와 전원을 동시에 공급할 수 있습니다. 별도의 전원 배선이 어려운 옥외·고소 설치 환경에 적합합니다.
2) DC 전원 사용
설치 위치에 직류 전원 공급이 가능한 경우 12~24 VDC 입력을 사용할 수 있습니다. 지정된 규격의 전원과 케이블만 사용하십시오.
제품 고정 및 설치
BATCAM FX2는 설치 환경에 따라 두 가지 방식으로 고정할 수 있습니다.
1) VESA 75 / VESA 100 마운팅
상용 VESA 75 또는 VESA 100 규격의 거치대를 사용하여 제품을 설치할 수 있습니다. 제품 후면에는 VESA 75 및 VESA 100 규격의 마운팅 탭이 마련되어 있으며, 사용하는 거치대 규격에 맞는 탭 위치에 볼트를 체결하여 고정합니다.
- 설치 시 거치대의 하중 지지 사양이 제품 무게(약 1,245 g)를 충분히 견딜 수 있는지 확인하시기 바랍니다.

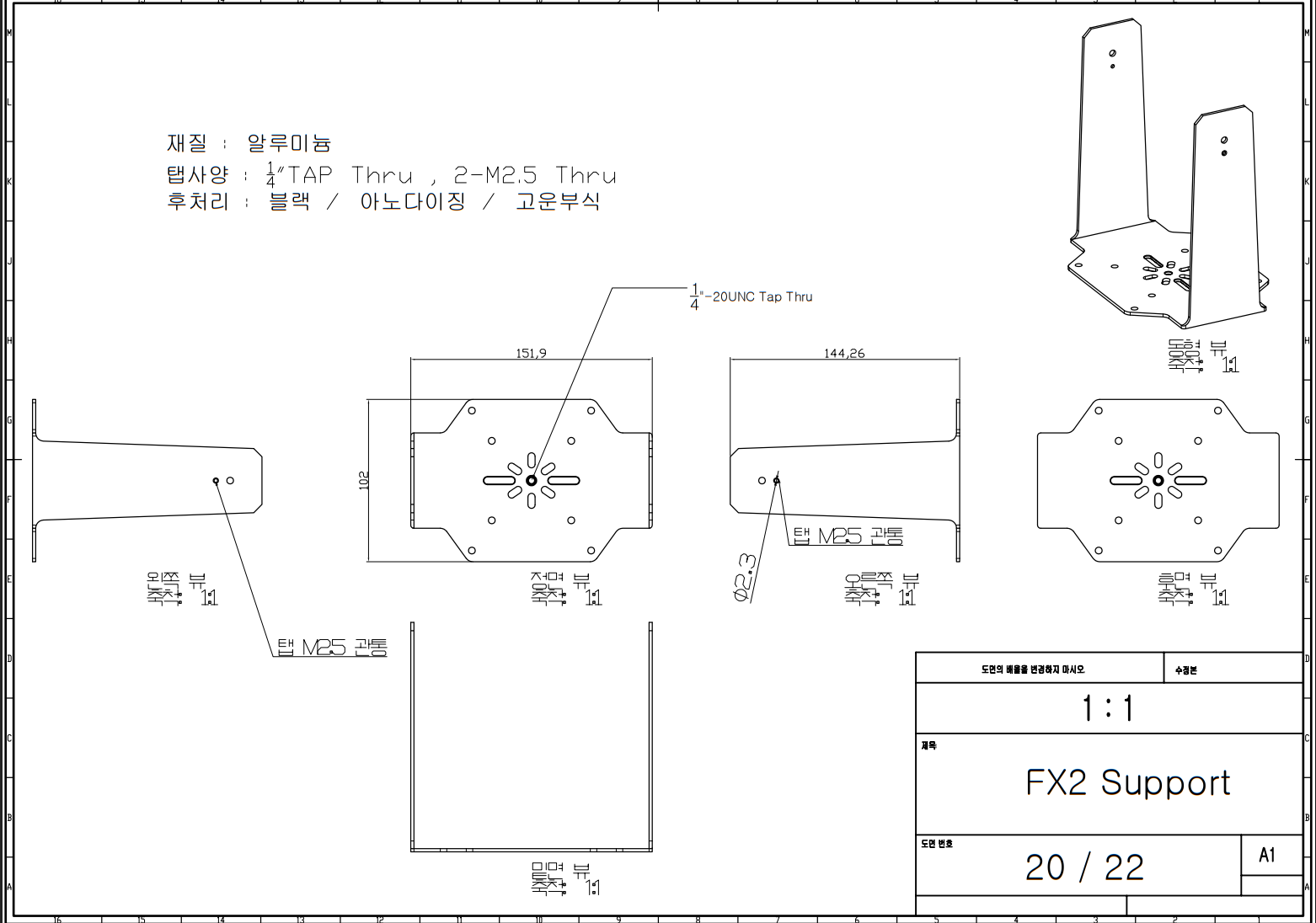

2) 전용 브라켓 마운팅
제품 측면의 전용 브라켓 마운팅부와 동봉된 전용 거치대를 사용하여 설치할 수 있습니다. 전용 거치대를 활용하면 설치 각도를 다양하게 조절할 수 있어 측정 대상에 맞추어 방향을 설치할 수 있습니다.
- 설치 시에는 반드시 제품에 동봉된 전용 거치대와 볼트를 사용하시기 바랍니다.
3) 설치 주의 사항
측정 대상 설비를 화면 중앙에 두고, 카메라 화각(수평 125° × 수직 72°) 안에 감시 영역이 충분히 들어오도록 위치와 거리를 결정하십시오. 감시 영역이 화각 내 위치하지 않는 경우 정상적인 측정이 되지 않습니다.
제품의 방수/방진 등급은 IP68이지만, 옥외 설치 시 커넥터 결합부의 방수 처리를 반드시 확인하고 장시간 침수·고압 세척을 피하십시오.
옥외 설치 시 멀티 케이블의 커넥터 결합부는 방수형 정션 박스를 추가로 설치하는 것을 권장합니다.
최초 네트워크 연결
공장 출고 상태의 BATCAM FX2는 다음과 같이 설정되어 있습니다.
- 이더넷 #1 — 192.168.0.80
- 이더넷 #2 — 192.168.0.81
- 기본 계정 — admin / 1234
설치 후 최초 접속 절차는 다음과 같습니다.
- PC의 유선 네트워크 설정을 제품과 같은
192.168.0.x대역으로 설정합니다. - PC와 제품을 이더넷으로 연결합니다.
- 웹 브라우저에서 http://192.168.0.80 으로 접속합니다.
다수의 장비를 동일 네트워크에 설치할 경우, 접속 후 설정 > 네트워크에서 각 장비의 IP 주소를 서로 다르게 변경하여 주소 충돌을 방지하십시오. 자세한 첫 로그인 절차는 디바이스 매니저 페이지를 참고하십시오.
