일반 (General)
| 항목 | 사양 |
|---|
| 제품명 | 고정형 초음파 카메라 |
| 모델명 | BATCAM FX2 |
| 출시일 | 2026년 6월 18일 |
| 주요 어플리케이션 | 가스 누출 탐지, 부분 방전 탐지, 산업 현장 음향 모니터링, 도시 소음 모니터링 |
음향 성능 (Acoustic)
| 항목 | 사양 |
|---|
| 마이크로폰 | 디지털 MEMS 마이크로폰 |
| 채널수 | 112 채널 |
| 주파수 범위 | 1 kHz ~ 100 kHz |
| 샘플링 속도 | 200,000 S/s |
| 비트 해상도 | 24비트 |
| 측정 범위¹ | 5 dB SPL ~ 122 dB SPL (@25 kHz ~ 60 kHz, 빔포밍 레벨) |
| 최소 누출 탐지 유량 | 50 cc/min (원형 미세 노즐, 질소 가스 누출 기준) |
| 유효 측정 거리 | 0.5 m ~ 200 m |
| 음향 처리 알고리즘 | FPGA 기반 고속 음향 빔포머 |
| 어레이 자가 진단 | 내장된 기준 신호를 활용한 마이크로폰 어레이 자가 진단 기능 탑재 |
광학 카메라 (Optical Camera)
| 항목 | 사양 |
|---|
| 카메라 모듈 | Sony STARVIS 저조도 센서 |
| 해상도 | 1920 × 1080 (Full HD) |
| 프레임 속도 | 초당 25 프레임 |
| 샘플링 속도 | 200,000 S/s |
| 화각 | 수평 125° × 수직 72° |
하드웨어 및 인터페이스 (Hardware & Interface)
| 항목 | 사양 |
|---|
| 신호처리 및 제어 | FPGA 및 임베디드 컨트롤러 기반 실시간 빔포밍 처리 수행 |
| AI 가속 | 온보드 NPU 탑재 (최대 25 TOPS) |
| 전원 입력 | 12 ~ 24 VDC / PoE+ (IEEE 802.3at) |
| 전력 소모량 | 기본 모드: 14 W최대 모드: 21 W |
| 크기 - 본체 | 148 × 146 × 69 mm 이내 (고정대 및 케이블 글랜드 제외) |
| 크기 - 전체 | 152 × 197 × 96 mm 이내 (고정대 및 케이블 글랜드 포함) |
| 무게 | 본체: 1,245 g (본체 + 케이블 포함: 1,395 g) |
| 색상 | 검정색 |
| 고정 방식 | VESA 75 / VESA 100 / 전용 브라켓 |
| 작동 온도 | –20 °C ~ +50 °C |
| 보관 온도 | –40 °C ~ +70 °C |
| 작동 습도 | 30 °C 에서 93% RH, 비결로 |
| 방수·방진 등급 | IP68 |
| 내부식 처리 | 부식 방지 표면 처리 적용 |
| 유선 인터페이스 | 듀얼 기가비트 이더넷 (CAT5e)· 4 ~ 20 mA 아날로그 출력· RS485 통신 |
| 외장 통신 모듈² (옵션) | 외장 통신 모듈 연동 시: GPS / Wi-Fi / LTE 지원 |
| 조작부 | 후면 기능 버튼 1개 |
| 표시부 | 상태 표시 LED |
| 전원 보호 | 전원 역방향(역극성) 보호 회로 적용 |
소프트웨어 (Software)
| 항목 | 사양 |
|---|
| 실시간 음원 추적 | 실시간 음원 위치 시각화 및 데이터 스트리밍 |
| AI 탐지 | 온보드 NPU 기반· 가스 누출 AI 탐지· 부분 방전 AI 탐지· Sound YOLO 분석 (일반, 산업현장, 실내/외 음향 이벤트) |
| 이벤트 트리거 및 저장 | 레벨 / AI 탐지 이벤트 기반 트리거, 자동 녹화 및 저장 |
| 리플레이 및 분석 | 저장된 이벤트의 리플레이 및 후처리 분석 |
| API 및 SDK | WebSocket / REST API 기반 SDK 제공 |
| 클라우드 서비스 | 클라우드 기반 데이터 전송, 저장, 분석 |
| 온프레미스 서비스 | 전용 소프트웨어 FX Viewer 및 API 제공 |
| 데이터 내보내기 | · 오디오: WAV· 비디오: MP4· 데이터: CSV / JSON (FX Viewer 및 API 지원) |
| 리포트 | PDF 리포트 자동 생성, 사용자 템플릿 지원 |
| 알람 푸시 | 이메일 / Webhook 알림, SNMP Trap (옵션) |
네트워크 및 연결 (Network & Connection)
| 항목 | 사양 |
|---|
| 네트워크 인터페이스 | 2× 기가비트 이더넷 (RJ-45), 10/100/1000 Mbps |
| 전원 공급 | PoE+ (IEEE 802.3at) / DC 입력 |
| 네트워크 프로토콜 | TCP/IP, UDP, DHCP, DNS, NTP/PTP, HTTP/HTTPS |
| 영상 스트리밍 | RTSP (RTP over UDP/TCP), H.265 / H.264, 최대 1080p @25fps |
| 데이터 인터페이스 | WebSocket (실시간 음향 데이터·메타데이터·장비 상태, Protobuf) |
| 표준 연동 | ONVIF Profile S |
| 제어 API | REST API (장비 설정 및 제어) |
기본 구성품 (Accessory)
| 항목 | 사양 |
|---|
| 본체 | BATCAM FX2 본체 |
| 설치 부속 | 기본 설치 브라켓 및 나사 |
| 케이블 | 전원/통신용 케이블 1개, UTP 케이블 1개 |
| 문서 | 사용 설명서, 제품 검수 보고서 |
제품 인증 및 시험 (Certification & Testing)
| 항목 | 사양 |
|---|
| 제품 인증 | CE / FCC / KC / RoHS |
| 충격 시험 | 15 g, 11 ms (Half-sine), 6방향 각 3회 (KS C IEC 60068-2-27) |
| 진동 시험 | 수직: 1.08 g rms (1시간)횡방향: 0.21 g rms (1시간)종방향: 0.76 g rms (1시간) (MIL-STD-810H Method 514.8, Category 4) |
| 온도 시험 | –20 °C ~ +50 °C (KS C IEC 60068-2-1 / 60068-2-2 준수) |
| 습도 시험 | 30 °C, 93% RH, 24시간 (KS C IEC 60068-2-78 준수) |
¹ 측정 범위 하한값은 112채널 빔포밍 어레이 처리 게인을 적용한 후의 최소 검출 레벨이며, 단일 마이크 노이즈 플로어와 다릅니다. 전 주파수 대역 응답 곡선은 별도 자료로 제공됩니다.
² 외장 통신 모듈은 별도 옵션 품목입니다. 자세한 사양 및 호환성은 영업 담당자에게 문의하시기 바랍니다.
제품 구성품
기본 구성품
| 품목 | 모델 및 유형 |
|---|
| FX2 본체 | BATCAM FX2 |
| DC to Pigtail 케이블 | 0.5 m |
| LAN 케이블 | CAT6 0.5 m |
| 485 to Pigtail 케이블 | 485 to USB 컨버터 |
| 랜 방수 커넥터* | PoE 방수 커넥터 제공 |
| 표준 설치 키트 | 그네 마운트(Swing Mount) 제공 |
| 사용자 매뉴얼 및 제품 검수 보고서 | 퀵 매뉴얼, 제품 검수 보고서 (하드카피) |
| DC 12–24 V 어댑터** | TY2403000Z1MN |
옵션 구성품
| 품목 | 모델 및 유형 |
|---|
| PoE 인젝터** | TL-POE160S PoE+급 |
| LAN 케이블 | CAT6 0.5 m |
*랜 방수 커넥터는 옥외 설치 시 커넥터 부위의 방수·방진을 위해 사용합니다.
- *전원 공급 방식(PoE 또는 DC)에 따라 DC 어댑터 또는 PoE 인젝터 중 필요한 항목을 선택하십시오.
제품 도면
보다 자세한 도면정보 및 다운로드는 당사 홈페이지(http://smins.co.kr)의 제품 페이지를 참고해주십시오.

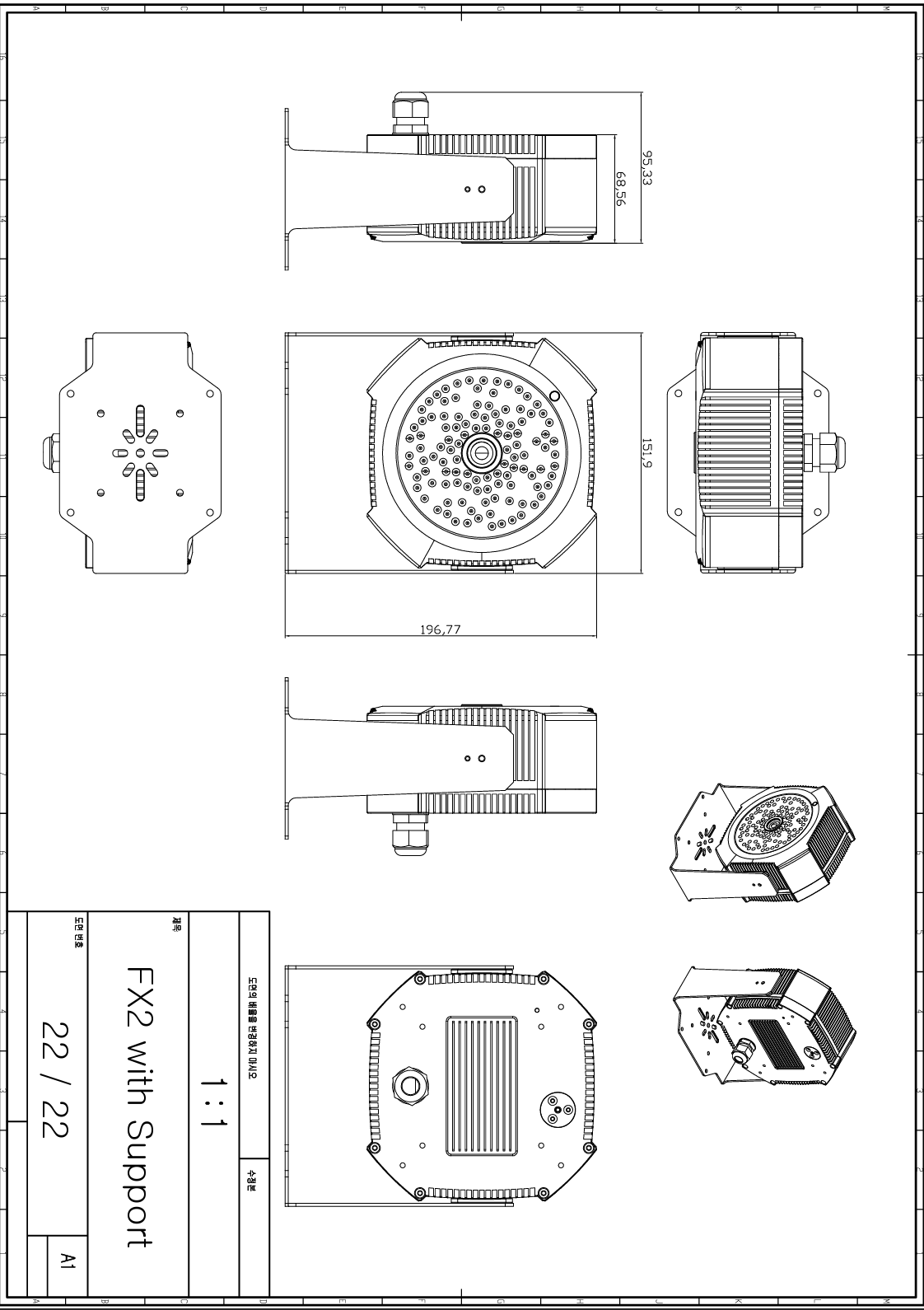

제품 전체 도면

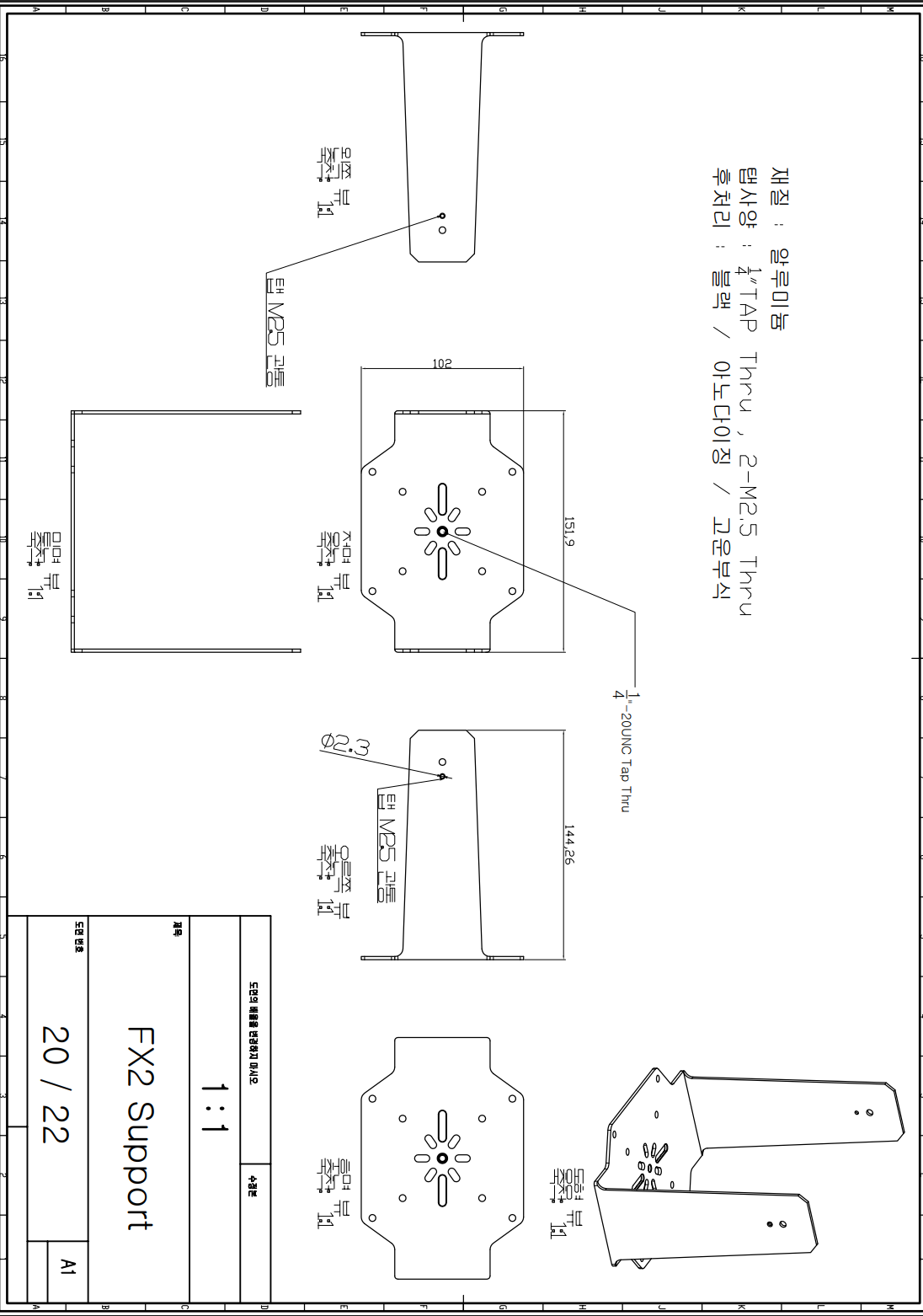

표준 설치 키트 도면
표준 설치 키트를 활용하는 경우 제품 좌/우 고정 나사를 반드시 견고하게 체결 후 사용하십시오. 후면 VESA 마운트를 사용하시는 경우 VESA75 또는 VESA100 탭에 고정하여 사용하십시오.
멀티 케이블 도면

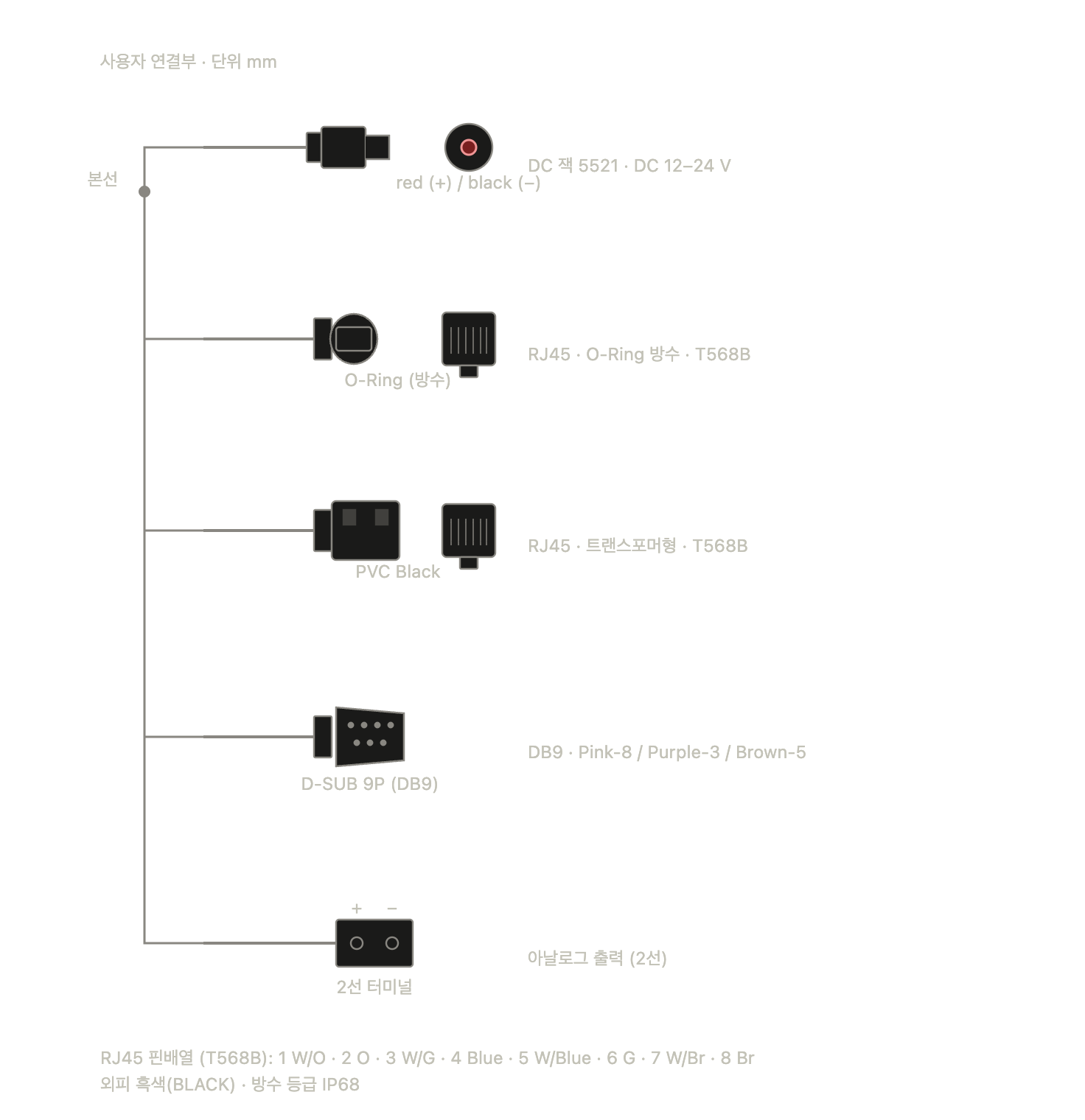

멀티 케이블은 제품 후면에 일체형으로 부착되어 제공됩니다. 각 케이블에 대한 정보는 아래 도면에서 확인하시기 바랍니다. 옥외 설치 시 멀티 케이블의 커넥터 결합부는 방수형 정션 박스를 추가로 설치하는 것을 권장합니다.

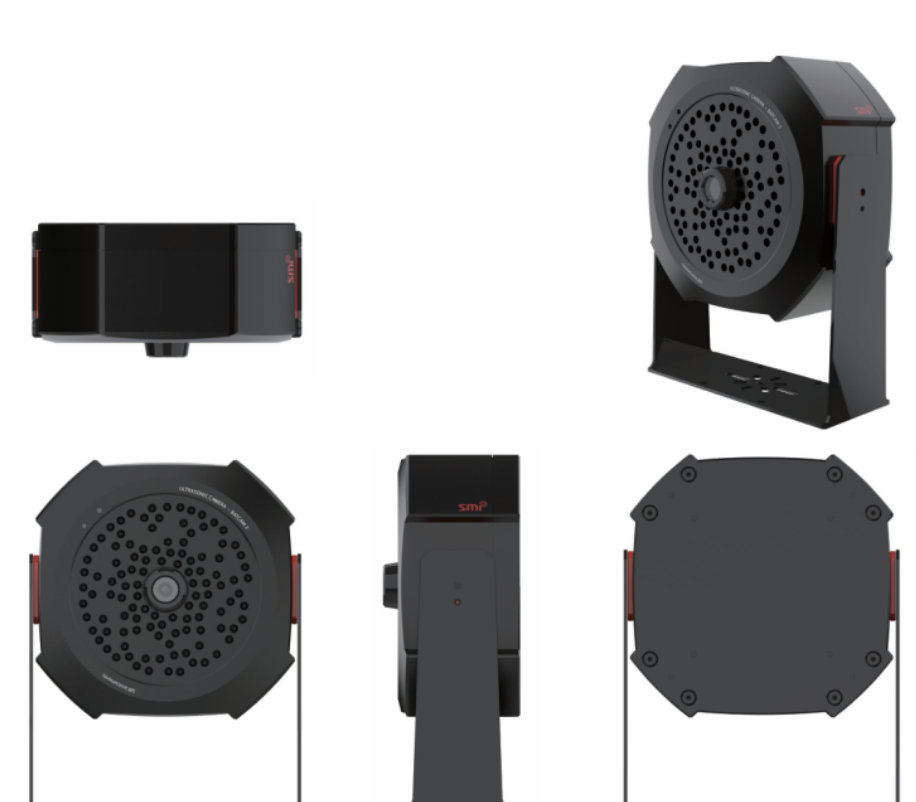

제품 렌더링 이미지
