제품 개요

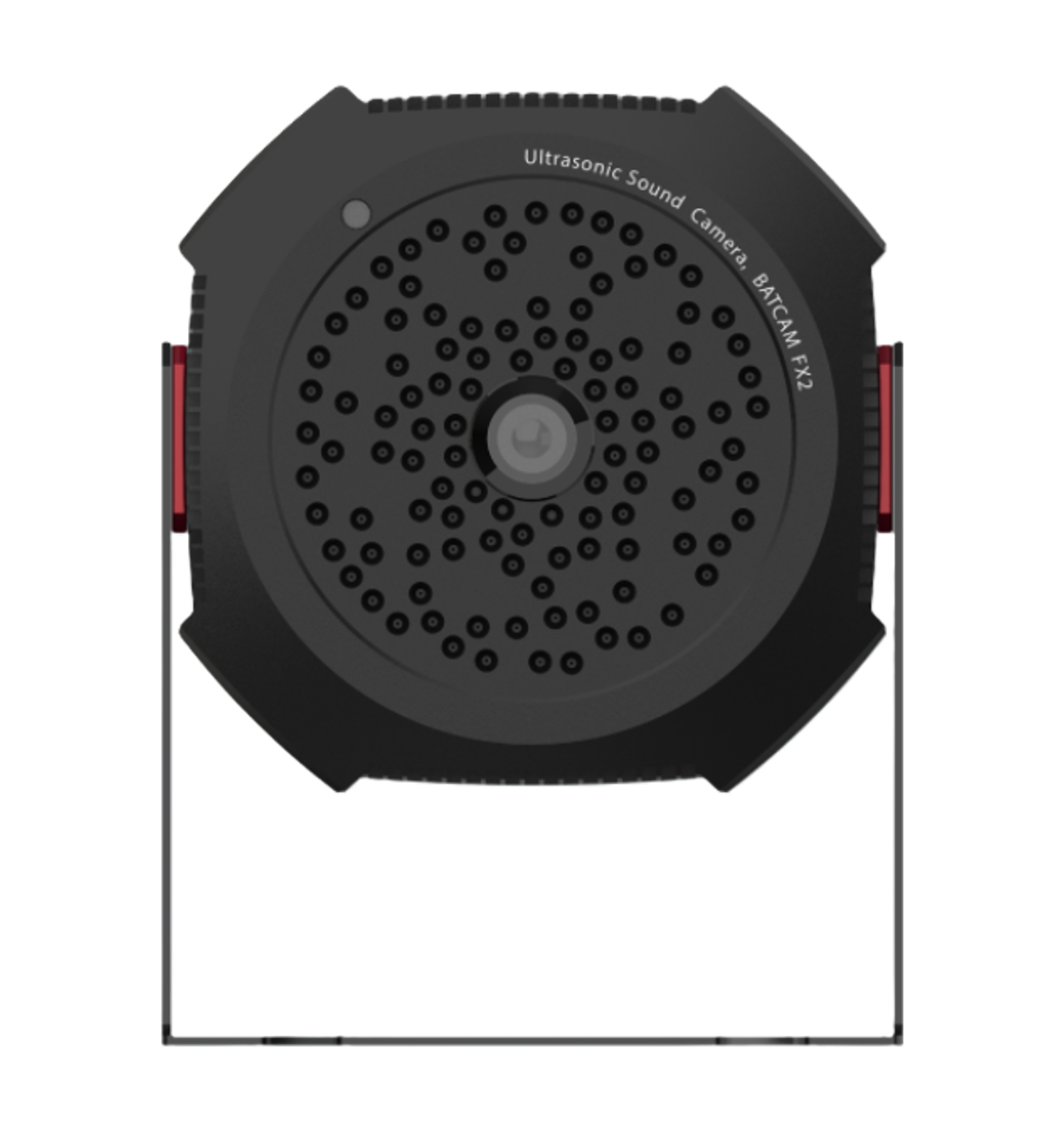

BATCAM FX2란?

BATCAM FX2는 디지털 MEMS 마이크로폰 어레이와 고속 FPGA 프로세서, 그리고 온디바이스 AI 가속기를 하나의 하우징에 통합한 고정형 산업용 초음파 음향 카메라입니다. 사람이 들을 수 없는 초음파 대역의 소리까지 포착하여 실시간 카메라 영상 위에 음원의 위치를 색상 분포(히트맵)로 겹쳐 보여 줍니다. 눈으로 확인할 수 없고 귀로 구분하기 어려운 가스·공기 누출과 전기 부분방전(PD) 등의 결함 발생 지점을 화면에서 직관적으로 찾을 수 있습니다.

IP68 방수·방진 하우징과 PoE+ 단일 케이블 구성으로, 가혹한 산업 현장에 한 번 설치한 뒤 24시간 상시 음향 감시 용도로 운용하도록 설계되었습니다. 모든 측정·분석·AI 추론은 디바이스 내부에서 수행되며, 웹 브라우저 기반 디바이스 매니저를 통해 별도 프로그램 설치 없이 설정과 모니터링을 수행합니다.

또한 전용 소프트웨어인 FX Viewer와 연동하면 여러 대의 카메라를 한 화면에서 동시에 모니터링하고 통합 관리할 수 있어, 대규모 현장에도 유연하게 확장 적용할 수 있습니다.

핵심 기술

112채널 디지털 MEMS 마이크로폰 어레이 — 랜덤 분포로 배치된 112개의 디지털 MEMS 마이크로폰이 1 kHz~100 kHz 대역의 음향을 200 kS/s·24-bit로 동시에 수집하여 음원 위치를 정밀하게 추정합니다.
FPGA 기반 실시간 빔포밍 — 음향 빔포밍 알고리즘을 FPGA에서 고속 연산하여, 각 마이크에 도달하는 음향의 미세한 시간 차이로부터 음원의 방향과 세기를 실시간으로 계산합니다.
온디바이스 엣지 AI — 온보드 NPU(최대 25 TOPS)에서 누출·부분방전 추론을 수행하므로, 클라우드 연결 없이 디바이스 내부에서 즉시 결함을 분류합니다.
저조도 고화질 광학카메라 — Sony IMX462 STARVIS 센서를 적용해 어두운 환경과 야간에도 선명한 Full HD 영상을 확보하며, 그 위에 음향이미지를 정합하여 소음원의 발생 위치를 명확하게 식별합니다.

탐지 대상

압축공기·가스 누출(Gas Leak) — 배관·밸브·피팅·탱크에서 발생하는 미세 누출을 초음파 영역에서 탐지합니다.
전기 부분방전(Electric Partial Discharge) — 코로나·표면·부유 방전 등 절연 이상에서 발생하는 방전 신호를 탐지하고 위치를 파악합니다.
설비 이상음 — 회전기계·압축기 등 설비에서 발생하는 비정상 음향을 상시 감시합니다.

적용 분야

석유화학·수소·발전 플랜트의 누출 및 이상 음원 발생 상시 모니터링
고압 이상 전력설비의 부분방전 발생 유무 분석
스마트팩토리, 제조 플랜트 등의 산업현장 실/내외 설비 결함 모니터링
다양한 환경에서 고정 설치를 통한 24/7 무인 음향 감시

동작 원리

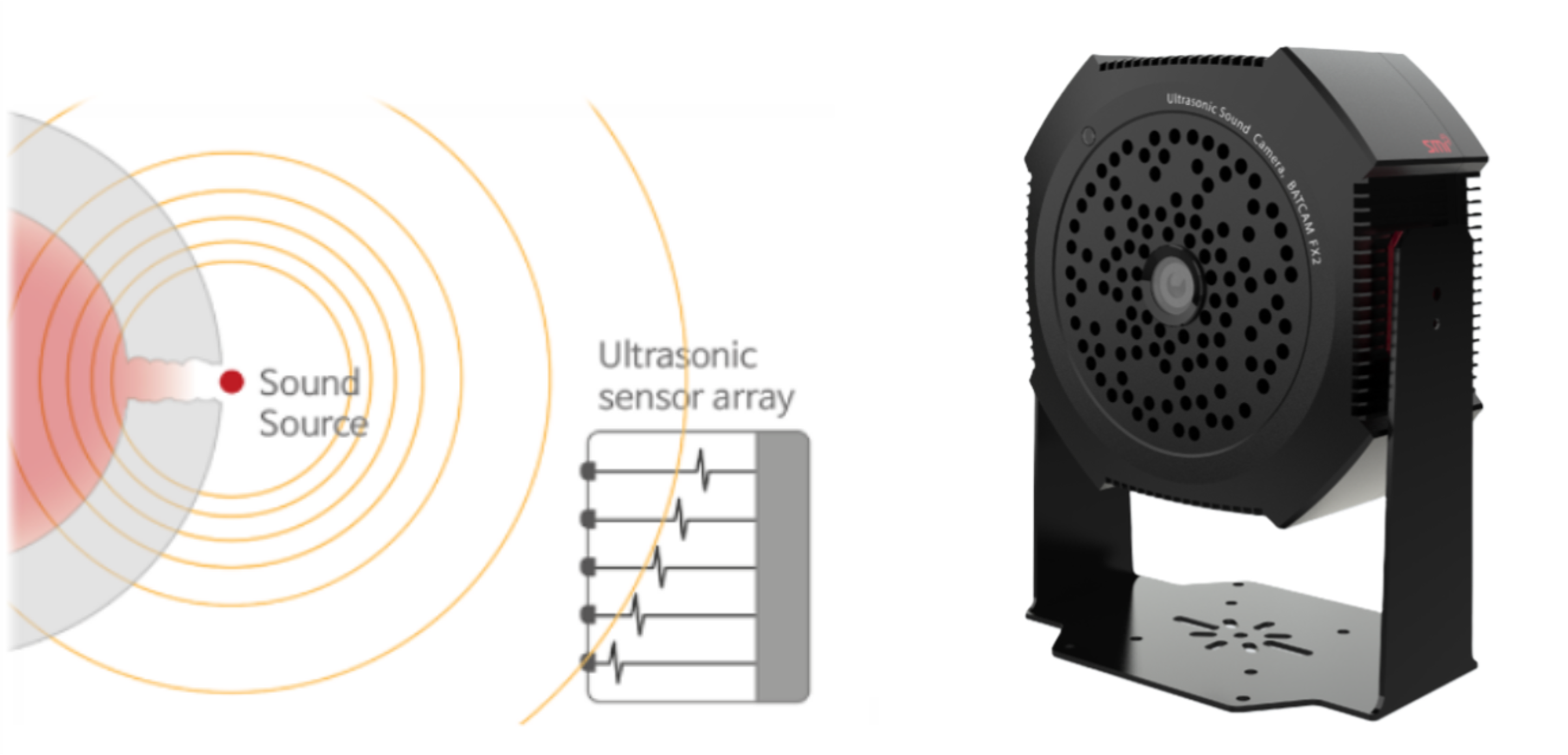

BATCAM FX2는 112개 마이크로폰에 도달하는 음향 신호의 시간 차이를 FPGA에서 실시간으로 연산하는 빔포밍(Beamforming) 기법으로 음원의 방향과 세기를 계산합니다. 계산된 음압 분포는 광학 영상과 정합되어 화면 위에 색상 히트맵으로 표시되며, 색이 진하거나 붉을수록 해당 지점의 음압(빔파워)레벨이 높다는 것을 의미합니다. 디바이스는 측정 결과를 그대로 보여 주는 데서 그치지 않고, 온보드 AI로 누출·부분방전 여부를 함께 판정하여 운영자가 결함의 종류까지 빠르게 파악하도록 돕습니다.
